船體鋼板腐蝕減薄檢測并不是把探頭按在鋼板上讀取一個數字。船底板、舷側板、水線附近外板、壓載艙和貨艙構件的腐蝕形態不同，測點布置、表面處理和復測方法也不同。完整的船舶超聲波測厚流程應包括資料準備、目視檢查、儀器校核、測點編號、表面處理、多點檢測、異常點加密、數據復核和維修后留檔。

測厚前先弄清原始板厚和結構位置

評估腐蝕減薄需要一個可比較的基礎。這個基礎可能來自船舶原始結構圖、建造資料、歷次測厚報告、換板記錄或船級社認可文件。如果不知道原始板厚，只看到當前讀數，通常只能描述“當前測得厚度”，不能準確計算減薄量，更不能直接判斷是否達到換板條件。

現場測點應對應具體肋位、板列和構件名稱。例如“左舷某肋位舷側外板”“壓載艙內底板與縱骨交界處”“某海水管彎頭外弧”等。僅記錄“船底5.8mm”缺少位置、原始厚度和表面狀態，后續人員無法復測，也難以比較腐蝕趨勢。

目視檢查決定哪些區域需要加密

超聲測厚前的目視檢查可以發現涂層起泡、銹蝕流痕、積水線、點蝕坑、焊縫腐蝕、變形和滲漏痕跡。壓載艙構件交界處、水線附近涂層破損區、排水不暢位置、管道彎頭和支架接觸區，應優先列為加密測量區域。

目視狀態良好并不代表鋼板一定沒有減薄，但可以幫助確定抽樣重點。反過來，看到嚴重銹蝕也不能只在銹蝕最明顯的一點測量，因為局部最低值無法反映整塊鋼板的面積和形狀。合理做法是先按計劃測點檢測，再圍繞異常區域擴大網格。

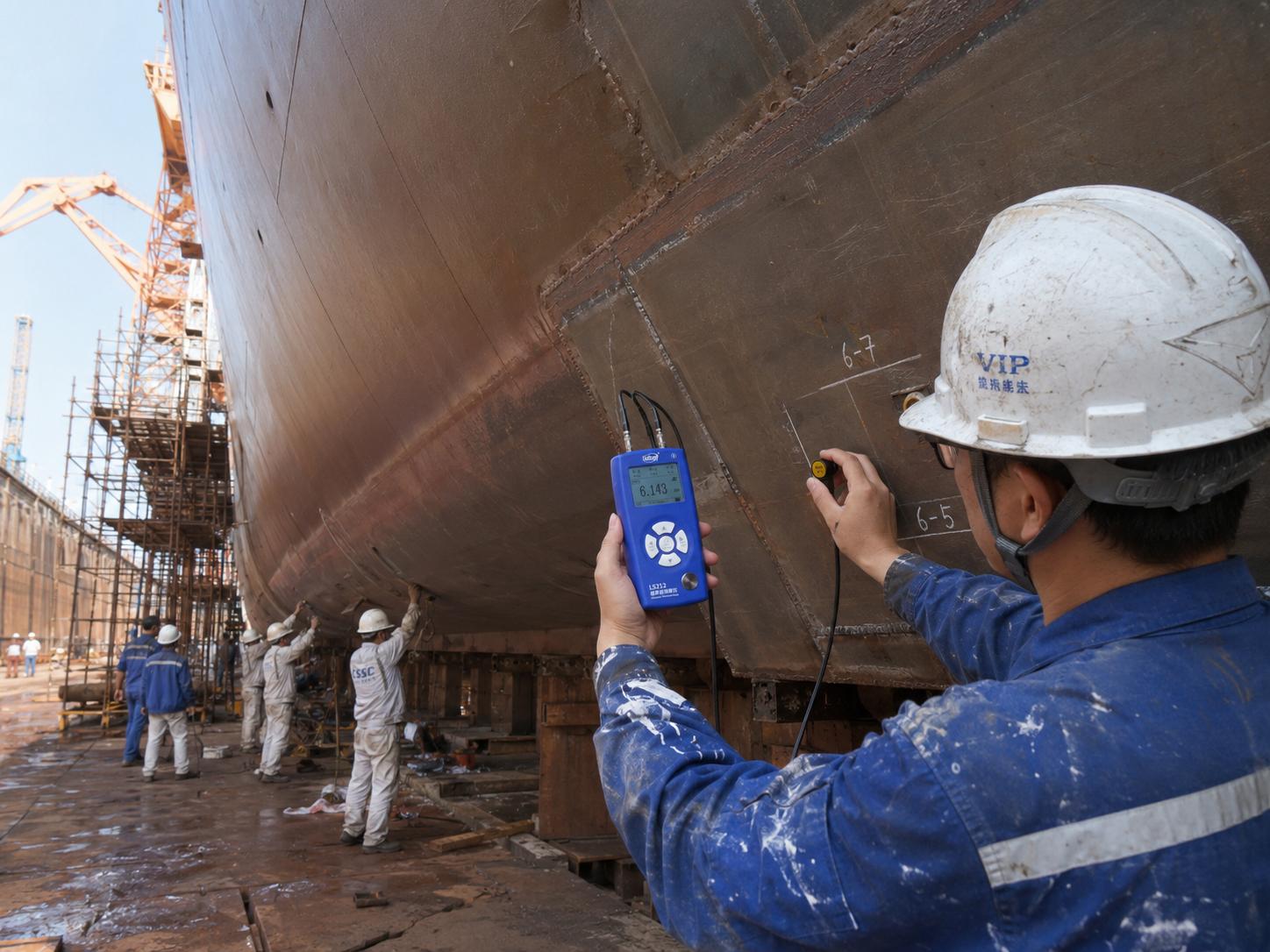

船體腐蝕區域測點布置

表面清理要做到能穩定耦合

松散銹層、海生物、油污、鹽分和脫落漆片會阻礙超聲波進入鋼板。現場不一定需要把每個測點大面積打磨至金屬光澤，但至少應清除影響探頭貼合和回波穩定的附著物。嚴重點蝕表面可選擇坑底和周邊較平位置分別測量，并記錄測量位置屬于坑底還是一般表面。

對于帶涂層鋼板，可使用具有穿透涂層功能的儀器進行評估。林上LS212超聲波測厚儀配置穿透涂層模式，可減少均勻漆層對基材厚度讀數的影響。不過，船體舊涂層可能存在多層、起泡、脫粘和局部修補，建議通過局部清理點進行對比驗證。若兩組讀數不能保持合理一致，應以經過確認的表面處理方法為準。

聲速設置比很多人想象的更重要

超聲波測厚儀按照聲速和傳播時間計算厚度。儀器選擇的聲速偏高，顯示厚度通常隨之偏大；聲速偏低，顯示厚度可能偏小。普通船用結構鋼可采用相應鋼材聲速作為初始設置，但材質、溫度和組織狀態發生變化時，應使用同材質已知厚度參考件進行校核。

林上LS212支持內置材料聲速、手動輸入聲速和按已知厚度反設聲速。開始測量前，可在標準試塊上檢查儀器和探頭狀態；進入不同材質區域或更換探頭后，應重新確認。不要用在普通鋼板上校好的設置，直接測量不銹鋼管、鋁合金構件或材質不明的補板。

測量時要多點、重復和換方向

探頭應穩定垂直接觸測量面，耦合劑形成連續聲通道。讀數出現跳動時，可輕微移動或旋轉探頭，觀察是否能夠重復得到同一組數值。曲面管道測量還應注意雙晶探頭分割面方向；對于小直徑管道，可選擇接觸面更小的微徑探頭。

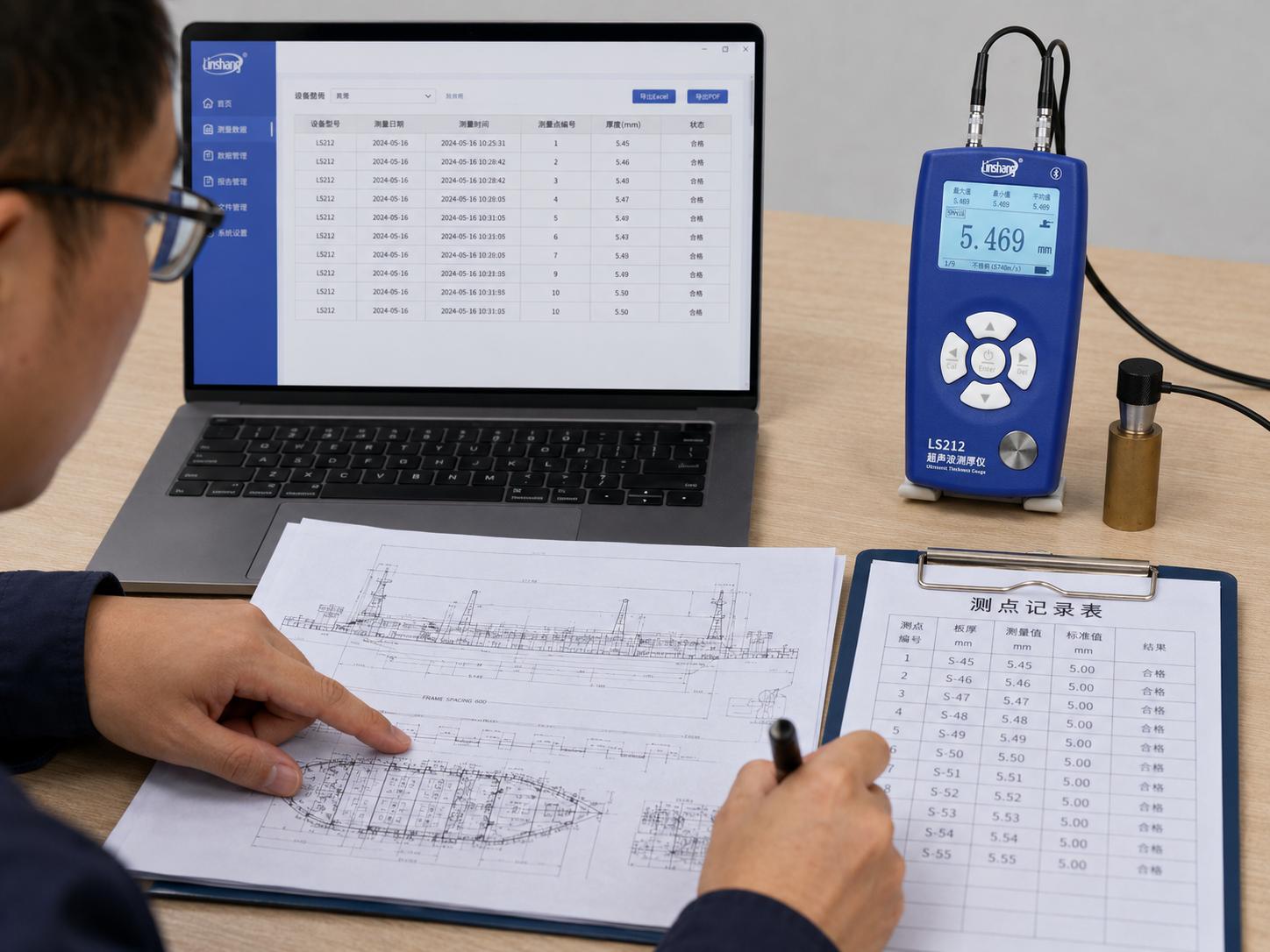

船舶超聲波測厚數據記錄

如何把異常讀數變成可用的維修信息

發現低值后，應先確認它是否可以重復。如果重復結果穩定，再在上下、左右或沿構件方向布置周邊點，確定減薄區域是孤立點蝕、條帶狀腐蝕還是成片減薄。維修人員需要的不只是最低厚度，還包括受影響面積、與焊縫或構件邊緣的距離以及鄰近板材狀態。

林上LS212具有統計、數據保存、藍牙和PC導出功能，可用于現場批量記錄。使用統計功能時要注意，平均值適合觀察一組測點的整體狀態，卻不能覆蓋最低點風險。建議將異常點單獨標色，并保留第一次讀數、表面處理后的復測值和周邊加密結果。

換板判斷需要哪些資料共同參與

船體鋼板是否換板，通常要結合原始板厚、船級社規定的允許減薄、構件重要程度、腐蝕范圍、點蝕狀態、裂紋和變形情況以及維修可行性。超聲波測厚提供的是厚度數據，不能獨立完成結構強度判斷。對于正式入級檢驗，應按照認可測厚方案，由符合項目要求的人員和機構執行。

GB/T 11344-2021和ISO 16809:2025可作為超聲測厚方法參考，計量管理可關注JJF 1126-2004及校準證書的具體范圍，船體檢驗范圍則應執行相應船級社規范和測厚計劃。標準版本、船型和檢驗階段不同，測點數量及判定要求可能變化。

維修后復測和歷史數據追溯

換板或補強完成后，應記錄新板材質、名義厚度、換板范圍和焊接位置，并對新板、焊縫鄰近舊板及過渡區域進行復測。復測不是為了證明某臺儀器“測得準”，而是為了建立維修后的基準數據，方便下一次檢驗比較。

企業可建立統一測厚臺賬，將每次檢測的船名、日期、艙室、肋位、板列、儀器編號、探頭類型、聲速、表面狀態和測量結果關聯保存。林上LS212等具備數據導出能力的儀器可以減少抄錄工作，但數據文件必須與結構圖和測點編號保持一致。完成這一步，船舶超聲波測厚才能從零散讀數轉變為可追溯的腐蝕管理資料。
