鍋爐管和換熱器管看起來都是小直徑金屬管，但運行條件、腐蝕形態和檢測位置并不相同。鍋爐受熱面管可能受到高溫氧化、煙氣腐蝕、吹灰沖蝕和局部過熱影響；換熱器管則可能在入口端、折流板附近或介質流向改變處出現沖刷、點蝕和振動磨損。采用小管徑測厚儀時，不能只按管徑布置幾個點，而要先識別可能發生減薄的部位。

鍋爐管和換熱器管測厚關注什么

超聲波測厚適合在管壁單側可接近的情況下獲得局部厚度，但它不能單獨識別所有裂紋、堵塞、脹接缺陷或管內沉積狀態。對于數量龐大的換熱器管束，外部可達區域有限時，還需根據設備結構結合渦流、遠場渦流、內窺或其他檢測方法。

為什么需要微徑探頭

鍋爐管和換熱器管的外表面為連續曲面，普通探頭的有效接觸區域可能受到限制。尤其在管排間距較小、焊口附近或管夾周圍，標準探頭不一定能夠垂直、穩定地放置。微徑探頭通過縮小測量區域，更容易適應小曲面和窄位置。

林上LS212超聲波測厚儀可搭配微徑探頭。公開資料中，微徑探頭頻率為7 MHz，最小測量區域為φ6 mm，在45#鋼規定條件下的管材測量下限示例為φ20×2 mm。該參數可用于初步判斷配置是否接近現場需求，但鍋爐合金鋼、不銹鋼換熱管及長期運行后的腐蝕管，其聲速、組織和表面狀態與標準鋼樣不同，實際使用前仍需試測驗證。

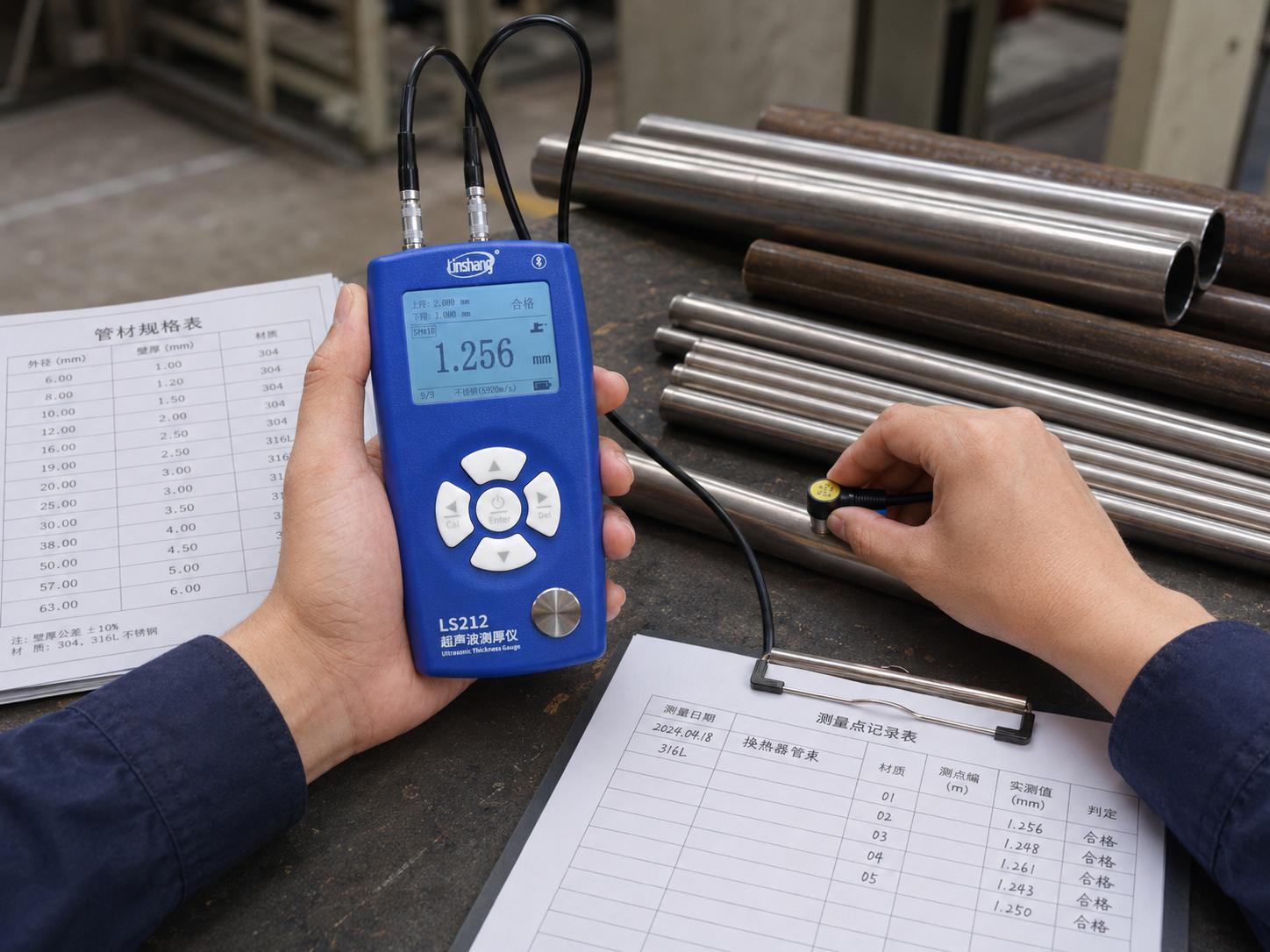

鍋爐小直徑管道壁厚巡檢

停爐或停機測厚前的準備

確認設備狀態

檢測前應確認設備已經隔離、泄壓、降溫并滿足進入或接近條件。普通微徑探頭公開接觸溫度有規定范圍，不能把常溫探頭直接用于高溫管壁。若工件溫度較高，應使用適合溫度條件的探頭，并考慮材料聲速隨溫度變化以及探頭接觸時間。

整理歷史資料

調取上次檢驗報告、維修記錄、管材規格、設計圖紙和歷史測厚表。鍋爐管排和換熱器管數量多，如果沒有統一編號，現場容易出現漏測、錯位和歷史數據無法對應的問題。建議先制作管排圖或管束圖，再把計劃測點標記在圖上。

劃分常規點與風險點

常規點用于觀察整體壁厚水平，風險點用于覆蓋沖刷、腐蝕、磨損和歷史異常區域。若某一區域過去出現過更換管、補焊或泄漏，應在原位置附近保留固定復測點。僅按均勻間距取點，可能遺漏局部減薄。

現場檢測流程

先清除測點表面的浮銹、氧化皮和松動沉積物，保持局部平整。對鍋爐受熱面管進行打磨時，應控制范圍和深度，避免人為削薄。處理后標記測點編號，涂布適量耦合劑，再放置微徑探頭。

林上LS212可根據探頭類型進行識別，檢測人員仍需檢查材料聲速是否與被測管材一致。對于已知材質和已知厚度樣件，可通過同材質樣塊調整聲速；對于牌號、熱處理狀態或組織不明確的材料，不宜僅憑默認聲速下結論。

每個測點至少進行多次獨立接觸。所謂獨立接觸，是將探頭完全抬起后重新放置，而不是保持探頭不動連續讀取多個相同數字。若同一點重復結果差異較大，應檢查探頭方向、耦合狀態、表面粗糙度和內壁形貌。

低值點應怎樣處理

鍋爐管和換熱器管的局部低值可能來自真實減薄，也可能來自氧化皮、點蝕底面、耦合不良或探頭偏斜。發現低值后，可在原點周圍沿軸向和周向增加測點，繪制小范圍厚度分布。如果低值只在一個方向或一次接觸中出現，應先排除操作因素；如果多個鄰近點均可重復獲得低值，應升級為重點復核區域。

對于深點蝕表面，超聲波聲束可能落在坑底、坑邊或較完整區域，不同位置讀數差異會很大。此時記錄“最小顯示值”還不夠，還應記錄測點范圍、表面形貌和復測方向。必要時結合輪廓測量、內窺檢查或其他無損檢測結果綜合判斷。

如何使用統計和數據功能

林上LS212具有統計測量和數據存儲功能。對同一管排或同一換熱器區域，可按統一順序采集數據，觀察最大值、最小值和平均值。但平均值不能掩蓋局部低值，維護決策通常更關注可重復的最小實測厚度及其位置。

建議數據表至少包含設備名稱、管排或管束編號、測點位置、管材牌號、名義規格、實測厚度、復測厚度、表面狀態、探頭型號、聲速設置、儀器編號、檢測日期和人員。若通過軟件導出數據，還應保留原始文件并設置版本，避免后續整理時覆蓋原始記錄。

從厚度數據到維護評估還缺哪些信息

厚度值只是維護評估中的一個輸入。判斷鍋爐管或換熱器管是否需要更換，還需結合設計最小需要厚度、制造負偏差、腐蝕裕量、運行壓力、運行溫度、材料性能、減薄范圍和歷史腐蝕速率。超聲波測厚儀不能在缺少這些資料的情況下直接給出剩余壽命。

對于屬于特種設備管理范圍的鍋爐、壓力容器和工業管道，應根據現行安全技術規程及檢驗規則執行。企業內部使用林上LS212配微徑探頭進行日常巡檢和檢驗前復核，有利于提前識別異常區域，但法定檢驗和安全評價仍應由滿足相應要求的機構及人員完成。

配置建議

當主要對象是常溫、小直徑、表面可處理的鋼制鍋爐管或換熱器管時，可重點評估LS212主機與微徑探頭組合。若還涉及大平面、粗晶鑄件或高溫工件，應根據對象增加標準探頭、粗晶探頭或高溫探頭，而不是要求一支微徑探頭覆蓋所有工況。

一套可用的鍋爐管與換熱器管檢測方案，應同時包括儀器、適配探頭、同材質樣塊、耦合劑、測點圖、表面處理工具、計量狀態證明和數據記錄模板。只有把這些環節連起來，小管徑測厚數據才能真正服務于檢修安排和設備完整性管理。
