鍋爐管壁厚檢測看似只需把探頭放到管子表面，真正影響數據質量的卻是測點定位、表面處理、聲速設置、曲面接觸和異常值復核。尤其是水冷壁管、省煤器管、過熱器管和再熱器管，局部腐蝕或沖刷區域可能很窄，一次讀數穩定并不代表已經找到了最薄位置。使用林上LS213超聲波測厚儀進行鍋爐測厚時，應把儀器操作納入完整的檢修流程。

第一步：整理鍋爐資料并確定檢測目的

測量前應明確本次任務屬于定期檢驗配合、停爐檢修、運行異常復核還是企業內部趨勢監測。不同目的對應不同測點密度。定期檢驗和重要檢修通常需要結合設計資料、歷史報告和檢驗方案；內部趨勢監測則應優先保持歷次測點一致。

應收集的資料包括鍋爐型號、部件圖、材料牌號、管徑、名義壁厚、設計參數、換管記錄、歷次最小值、運行小時數、超溫記錄、化學監督異常和爆漏位置。資料不完整時，不宜只憑現場平均值作處置結論。

第二步：把測點編號落實到實際管排

水冷壁和省煤器管排數量多，最容易出現“數據有了但找不到原位置”的問題。測點圖應標明爐膛方向、管排編號、標高和周向位置。對彎頭，可記錄內弧、外弧和兩側；對直管，可按迎火、背火或鐘點方向編號。

第三步：根據管徑和溫度選擇探頭

林上LS213支持標準、微徑、粗晶和高溫探頭。常溫小管徑鍋爐管可優先評估微徑探頭，其接觸區域較小，更容易貼合曲面；鍋筒、集箱和較大管徑管道可根據表面和厚度使用標準探頭；熱態管道需要高溫探頭及相應的高溫耦合方法。

選擇探頭時不能只看名稱。還應核對待測管外徑、預計壁厚、可操作空間和表面粗糙度。即使微徑探頭能夠接觸小區域，若腐蝕坑過深、表面傾斜或底面回波復雜，也可能需要增加打磨范圍或采用其他檢測方法復核。

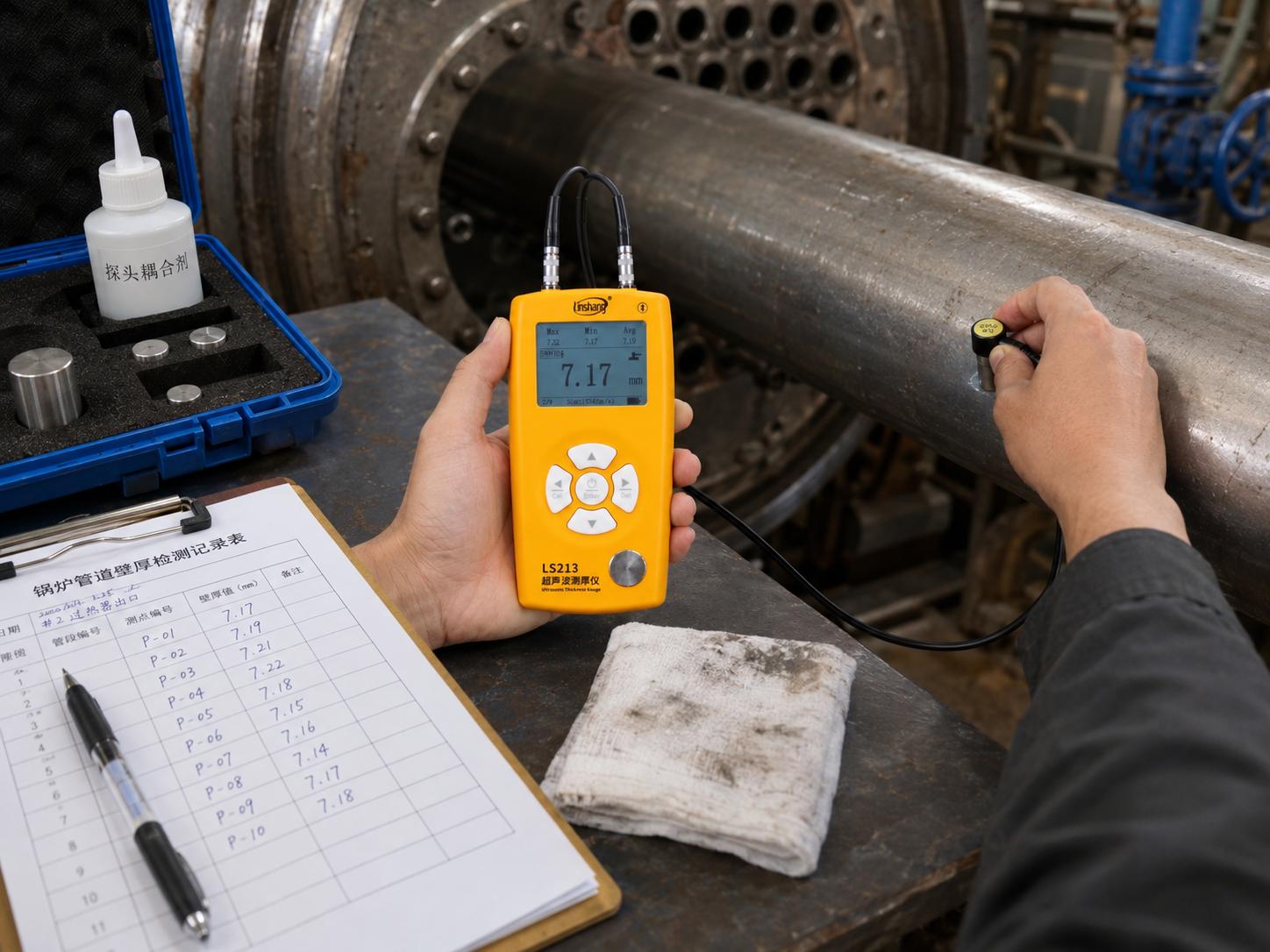

鍋爐管壁厚檢測操作流程

第四步：檢查儀器和試塊

開機后應核對電量、探頭連接和探頭識別狀態，并查看儀器校準或計量有效信息。現場測量前，可使用已知厚度試塊檢查示值是否合理。試塊材料、厚度和曲率越接近被測鍋爐管，驗證結果越有參考價值。

LS213可以輸入或調用材料聲速，也可通過已知厚度反算聲速。鍋爐管材可能為碳鋼、低合金耐熱鋼或其他合金材料，不應在材質不明時隨意套用一個固定聲速。若材料牌號無法確認，應從技術檔案、光譜復核或檢修資料中進一步核對。

第五步：清理測點表面

鍋爐管常見的灰塵、浮銹、松散氧化皮和結焦會影響耦合。應先使用合適工具清理附著物，再進行局部打磨。打磨范圍至少應讓探頭能夠穩定放置，并保留對腐蝕形貌的觀察記錄。

表面處理后不要立即忽略原始外觀。深坑、溝槽、吹損痕跡和局部變色可能提示腐蝕或沖刷方向。建議在清理前后拍照，并在測點圖上標出異常形貌。過度打磨會改變實際剩余厚度，也可能掩蓋原始腐蝕特征。

第六步：涂布耦合劑并穩定放置探頭

耦合劑用于排除探頭與金屬表面之間的空氣，使超聲能量進入工件。涂布量應能夠形成連續耦合層，但不宜因過厚而使探頭漂移。小管徑測量時，探頭應沿正確方向貼合，避免只讓探頭邊緣接觸管面。

讀數出現后，應保持探頭位置不變，觀察數值是否穩定。可以輕微調整壓力和方向，但不能為了得到某個預期數值而反復尋找。對同一點進行多次放置，如果結果差異明顯，應檢查表面、曲率、耦合和回波條件。

第七步：異常低值必須復測和加密掃查

鍋爐管最值得關注的往往不是平均值，而是可重復出現的局部最小值。出現異常低值時，應先標記位置，清理并重新打磨，再使用相同探頭復測。隨后在軸向和周向增加測點，確認低值是單個點、窄溝還是較大范圍減薄。

如果低值無法穩定重復，可能是探頭傾斜、耦合不良、腐蝕坑邊緣、多重回波或錯誤聲速造成。若低值可以穩定重復，也不能由測量人員直接宣布換管，而應將數據提交給檢驗、設備和技術人員，結合設計最小需要厚度及其他檢查結果處理。

第八步：正確理解涂層和氧化層影響

LS213標準探頭帶有穿透涂層測量方式，適用于一定條件下測量涂層下基材厚度。鍋爐現場的松散氧化皮通常應先清除；內壁氧化層、沉積物和粗糙腐蝕面則可能產生復雜回波，不能簡單等同于均勻油漆層。

對于過熱器、再熱器和高溫蒸汽管道，內外壁氧化及組織狀態可能與運行溫度相關。壁厚測量能夠提供剩余厚度信息，但必要時還應結合氧化層評估、硬度、金相、脹粗和材質檢查。

第九步：高溫測量要建立單獨作業條件

采用LS213高溫探頭時，需要核對探頭接觸溫度、主機環境溫度和現場安全條件。高溫耦合劑應與工件溫度匹配，探頭采取短時接觸，避免長時間停留在熱表面。測量人員還要考慮隔熱手套、高處作業、蒸汽泄漏和周邊設備運行狀態。

高溫下材料聲速可能變化。若需要較高的數據可比性，應使用相同材料、相近溫度的參考試塊或執行溫度修正方法。沒有溫度信息的熱態數據不宜與冷態數據直接進行腐蝕速率計算。

第十步：導出數據并形成復測清單

林上LS213可保存多筆數據，并支持藍牙及PC軟件導出。現場記錄時建議按部件或區域分組，不要把不同管排的數據混在同一無編號列表中。導出后應與測點圖核對，確認沒有漏點、錯位或重復編號。

最終報告至少保留原始讀數、復測結果、最小值位置、異常區域范圍、測量條件和表面照片。對需要跟蹤的點建立下一周期復測清單，盡量使用相同探頭、相同方向和相近表面處理方法。只有測點可重復，趨勢分析才有實際意義。

檢測結果如何進入鍋爐檢修決策

鍋爐超聲波測厚結果可用于識別減薄區域、安排擴大檢測和支持檢修計劃，但不能替代全部檢驗項目。焊縫裂紋、材料劣化、變形、蠕脹、支吊架異常及運行超溫需要其他方法評價。

林上LS213更適合用于鍋爐現場的厚度數據采集、企業內部復核和趨勢記錄。對于法定檢驗、換管判定、強度校核或剩余壽命評估，應由具備相應能力的人員依據現行規范、設計文件和完整檢測資料作出結論。
