鋁型材壁厚檢測常見于門窗幕墻進場驗收、工業型材來料檢驗、光伏支架抽檢、散熱器底板復核和鋁合金加工件質量控制。卡尺和千分尺適合測量能夠同時接觸兩側的開口位置，但面對封閉腔體、已組裝構件或只能接觸一側的工件時，超聲波測厚可以作為無損復核方法。

現場使用鋁型材超聲波測厚儀時，檢測流程不能簡化為“涂耦合劑、放探頭、讀數字”。不同鋁合金牌號、熱處理狀態、截面結構和表面處理會影響聲速和回波。林上LS215超聲波測厚儀可以用于鋁等能夠傳播超聲波的材料，但正式檢測前仍需確認工件是否滿足穩定傳播、探頭貼合和背面有效反射等使用條件。

門窗幕墻鋁型材檢測前先看三份資料

第一份是型材截面圖。截面圖能夠區分主受力壁、裝配邊、裝飾邊、加強筋和隔熱結構周邊，避免把不同設計厚度的位置混為一談。第二份是供貨或工程技術文件，其中可能規定型材系列、牌號、狀態、壁厚、公差和抽樣數量。第三份是適用標準，建筑鋁型材可關注GB/T 5237系列，但具體采用哪一部分、哪一版本和哪項技術要求，應以項目文件及現行正式文本為準。

對于工業鋁型材，可關注GB/T 6892—2023及產品圖紙。軌道交通、汽車結構件、光伏支架和散熱器可能還有專用產品標準、行業規范或企業技術條件。超聲測厚方法本身可參考GB/T 11344—2021，儀器性能驗證和計量狀態還應結合相關儀器標準、校準規范及企業設備管理制度。

檢測對象應按結構而不是行業名稱分類

按結構分類后，檢測人員才能判斷探頭放在哪里、使用哪種探頭以及哪些位置需要換方法。對于尖銳圓角、過窄筋位或背面存在明顯斜面的區域，超聲結果可能不穩定。此時應把測點移到能夠代表目標壁厚的平整位置，或使用截面樣件、機械量具和影像測量進行補充。

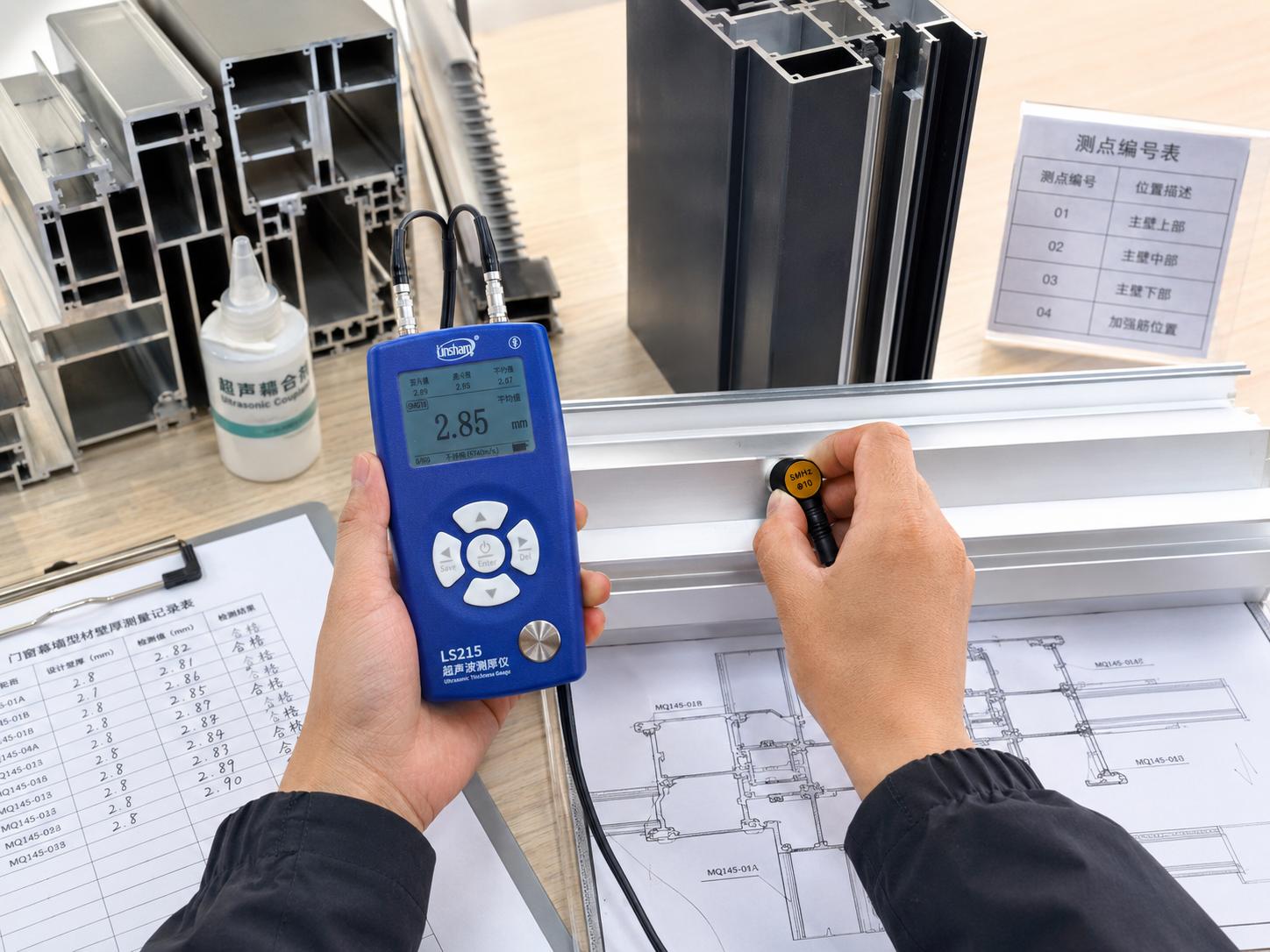

門窗鋁型材厚度復核

LS215用于鋁型材檢測的準備步驟

核查計量狀態

確認林上LS215在企業規定的校準或核查周期內，探頭、電纜、顯示和按鍵狀態正常。使用參考試塊進行開機核查，觀察重復測量是否穩定。設備經過運輸、跌落、維修或長時間停用后，不宜只憑開機正常就直接投入驗收。

確定探頭

寬平面可先使用標準探頭評估；窄邊、小工件和部分曲面可嘗試微徑探頭。林上LS215公開資料中的不同探頭具有不同接觸區域和適用對象。選擇時要讓探頭底面盡量完整接觸工件，避免跨槽、壓邊或懸空。

準備同材質參考樣

參考樣應盡量與被測型材的牌號、熱處理狀態和表面工藝一致，并覆蓋主要壁厚區間。用經過確認的方法獲得參考厚度后，再反測或修正材料聲速。若只有一塊參考樣，至少應確認其厚度與被測薄壁區域不過度懸殊。

建立測點編號

在截面圖上標注A1、A2、B1等測點，每個編號對應明確位置。工程現場可在構件照片或示意圖上記錄測點方向和距端部位置，防止復測人員找不到原點位。

正式測量時的操作細節

清潔被測面后涂布適量耦合劑，將探頭平穩放置并保持與表面垂直。對管材和曲面，探頭分割方向應按操作要求調整，并在相互垂直方向進行對比。讀數出現后不要立即記錄，應觀察數值是否連續穩定，再提起探頭重新耦合測量。

每個關鍵測點宜獲得多次獨立讀數。“獨立”不是探頭不動連續看三次，而是重新提起、重新放置和重新形成耦合。這樣更容易發現操作者手勢、耦合層和局部表面狀態造成的差異。

當讀數明顯低于預期時，不要立即判定型材減薄。應先核對測點是否位于正確壁面，再檢查聲速、探頭、耦合和背面形狀。可在異常點周圍擴大測量，觀察低值是孤立點、條帶狀區域還是整段趨勢。若更換位置后恢復正常，原測點可能存在結構或接觸問題；若周邊持續偏低，則需要進一步復測。

表面處理型材怎樣處理

門窗幕墻型材常見陽極氧化、電泳和粉末噴涂。表面層可能改變探頭耦合和傳播路徑，尤其是在涂層較厚、表面紋理明顯或局部存在顆粒時。林上LS215標準探頭具備穿透涂層相關模式，但是否適合某種鋁型材表面處理，應通過已知厚度樣件驗證，不能只根據模式名稱直接采用。

如果項目要求的是鋁型材基材厚度，記錄中應說明測量模式及表面狀態。若超聲測量結果用于與機械測量結果比較，還要確認機械方法是否包含表面層。兩種方法的測量對象不同，數值存在差異并不一定意味著某一種方法錯誤。

薄壁和復雜截面的復測原則

薄壁型材的回波間隔較短，更容易受到探頭近表面信號、局部圓角和背面傾斜影響。對于讀數跳動或無法穩定顯示的位置，可依次采取重新清潔、調整耦合劑、改變探頭方向、換用更小接觸區域探頭、選擇鄰近代表位置和使用同材質薄壁參考樣等措施。

仍無法確認時，應停止把該點作為有效測量點，并在記錄中說明原因。質量檢驗的目標不是讓每個位置都顯示數字，而是獲得能夠說明產品狀態的可信數據。必要時可切取同批次留樣測量截面，或采用適合的實驗室方法進行確認。

檢測數據如何進入驗收記錄

林上LS215支持?jǐn)?shù)據存儲和通過APP、PC整理數據，可用于記錄不同測點的最大值、最小值和平均值。但正式驗收表還應包括項目名稱、型材系列、批號、牌號、狀態、測點圖、儀器編號、探頭、聲速、參考樣、環境條件、操作者和復核人。

對于超限點，應記錄初測值、復測值、復測方法和處理結論。若最后使用卡尺、千分尺、截面切片或第三方檢測結果確認，也應在同一批次記錄中建立關聯。這樣才能在供應商復盤、工程驗收或后續質量追溯時說明數據來源。

方法應用提醒

鋁型材超聲波測厚適合解決單面可達、封閉結構和不能破壞成品的檢測問題。林上LS215可作為門窗幕墻與工業鋁型材來料抽檢、生產巡檢和現場復核的工具。最終是否達到標準或設計要求，應結合現行標準、圖紙公差、抽樣規則、測量不確定度和必要的復核方法判斷，不能把儀器屏幕上的一次結果直接寫成工程驗收結論。
