齒輪、花鍵軸和帶窄槽的機械零件進行硬度檢查時，端面往往容易測，真正反映局部熱處理狀態的齒面、齒根或槽底卻難以放置普通沖擊裝置。小型硬度計能否進入這些位置只是第一步，更重要的是探頭能否垂直接觸、支承環能否穩定貼合，以及測點是否具有明確的工藝代表性。

齒輪硬度并不是一個可以用單點概括的指標。齒頂、工作齒面、齒根過渡圓角和端面經歷的加工、磨削及熱處理條件可能不同。滲碳齒輪還可能存在表面硬度與心部硬度差異，感應淬火件則可能沿輪廓形成不同的硬化區域。現場檢測前應先確定要判斷的是批次一致性、局部軟點、返修影響，還是服役磨損后的狀態變化。

普通探頭在齒輪上容易遇到哪些限制

常規D型沖擊裝置適合較開闊的金屬表面，但探頭直徑和機身長度會限制其進入窄齒槽。即使探頭勉強能夠接觸齒根，如果儀器主體受到相鄰齒面干涉，沖擊桿也可能偏離局部表面法線。釋放沖擊體時產生輕微擺動，數據便可能比平面測量更加離散。

另一個容易忽視的問題是測點尺寸。齒根圓角、窄齒面和槽底可供沖擊的平整區域有限，壓痕過于靠近邊緣、圓角或前一個壓痕時，結果會受到局部幾何結構影響。因此，齒輪檢測需要先觀察空間，再確定沖擊裝置和測點，而不能拿到儀器后隨意選擇能放下的位置。

DL型沖擊裝置適合深入狹窄位置

林上LS252DL小型里氏硬度計采用細長的DL型沖擊裝置，適合齒輪齒根、窄槽以及局部凹入位置。與普通探頭相比，細長沖擊端能夠減少相鄰結構的遮擋，使檢測人員更容易把沖擊方向對準目標區域。儀器采用一體式設計，現場無需連接獨立主機，適合裝配車間、設備檢修和大型齒輪就地檢查。

DL型沖擊裝置并不意味著所有齒槽都能直接檢測。測量前仍要確認支承環有穩定接觸面，沖擊桿周圍留有加載和釋放空間，且儀器不會碰到相鄰齒。對于特別窄小、曲率變化劇烈或硬化層很淺的區域，可能需要采用顯微維氏、表面洛氏或其他規定方法，而不是強行使用動態沖擊檢測。

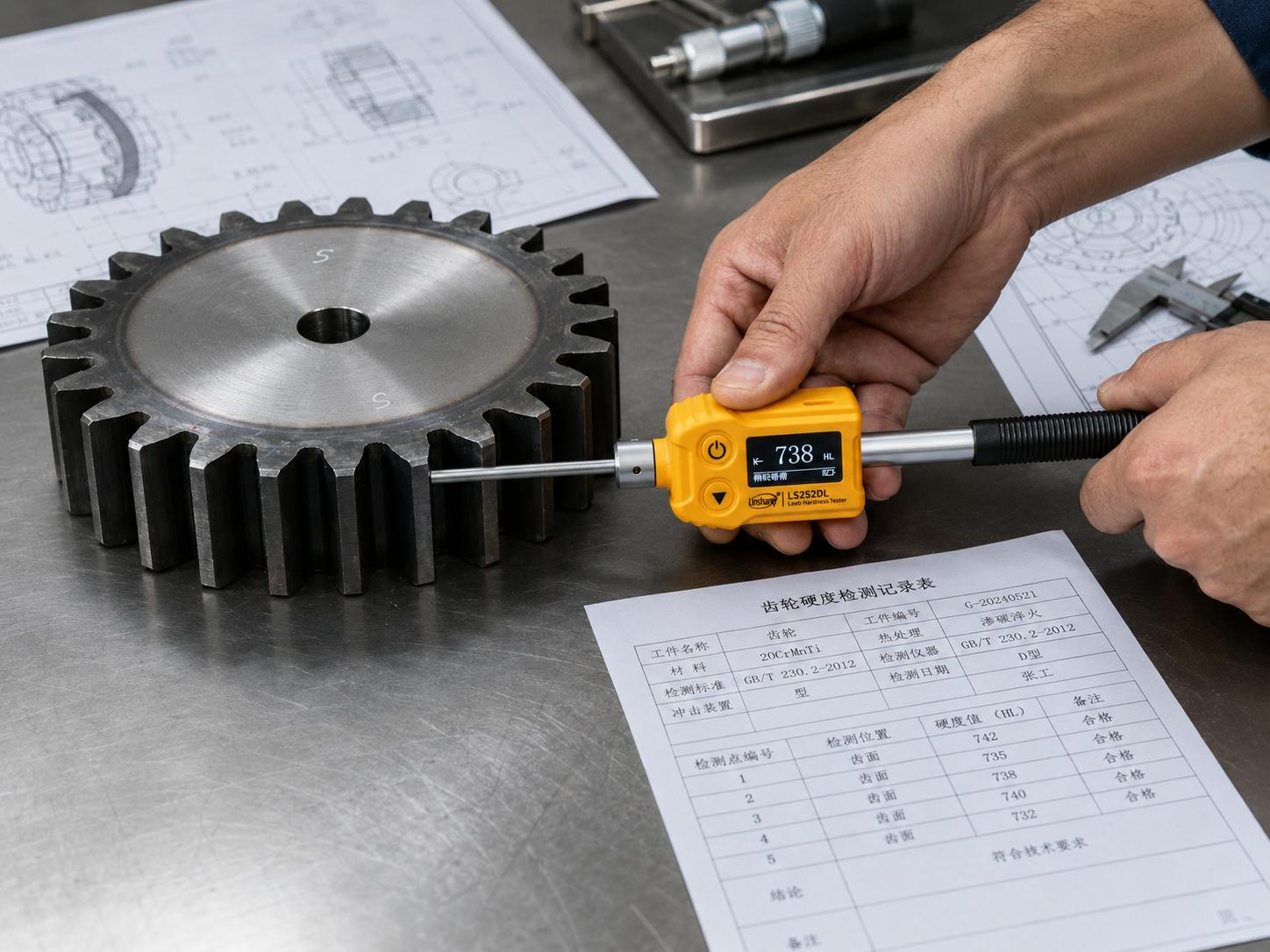

齒輪齒根硬度檢測

齒輪測點應按功能區域分別規劃

批量齒輪抽檢時，可按圓周方向設置若干等分位置，并在相同齒位選擇相同區域檢測。大型齒圈還應記錄測點角度或齒號，防止復測時找不到原位置。若目的是比較熱處理爐內不同位置的均勻性，還要把齒輪編號、裝爐位置和熱處理批次關聯起來。

測量區域應清除油污、松散氧化層和影響定位的毛刺。對于磨削后的齒面，應注意磨削紋方向與局部燒傷；對于在役齒輪，應區分磨損拋光面、點蝕區和未磨損基準區。不同表面狀態的數據不能簡單放在同一組中求平均。

方向補償解決不了探頭傾斜問題

林上LS252DL內置方向傳感器，可以根據不同沖擊方向進行自動補償，適合測量豎直齒輪、側面齒槽或設備上無法調整姿態的部件。但自動補償針對的是重力方向變化，不代表探頭可以斜著接觸工件。沖擊方向仍應盡量垂直于測點局部表面，支承環保持穩定，釋放時避免手腕晃動。

該型號采用雙線圈技術，有利于保持重復測量的一致性。實際使用中，仍建議在參考硬度塊或穩定基準工件上檢查儀器狀態，再進入齒槽測量。若平面基準測量穩定，而齒根數據明顯離散，優先檢查探頭接觸和測點幾何條件，不要立即判斷為熱處理不均。

小質量齒輪同樣需要考慮耦合

DL型沖擊裝置適用于狹小空間，但仍屬于動態硬度檢測。根據LS252DL的使用條件，被測物質量或厚度不足時，應牢固耦合到質量較大的支撐體上。小型齒輪可在不影響測點的前提下，用少量耦合介質貼合在平整大鐵塊上，或通過剛性夾具固定，防止沖擊時產生跳動。

對于結構不規則的齒輪，耦合面應選擇較大的平整端面。夾具不能僅夾住一個容易變形的薄邊，也不能在沖擊瞬間產生松動。若無法形成可靠支撐，應改用更適合小試樣的試驗方法。儀器能顯示讀數不代表工件已經滿足動態檢測條件。

換算值用于篩查，標準判定仍要看規定方法

林上LS252DL可以顯示里氏硬度，并依據材料設置換算為相應硬度制式。現場記錄應同時保留原始HLDL值、換算值、材料選項、沖擊方向和測點位置。只記錄一個HRC數字，會丟失沖擊裝置與換算條件，后續難以判斷不同批次數據是否可比。

若工藝文件要求檢驗表面硬度、有效硬化層深度或心部硬度，應分別采用文件規定的方法。里氏法適合在不便取樣的大型齒輪上快速尋找明顯軟點和區域差異，但不能憑表面幾次沖擊判斷硬化層深度，也不能直接替代顯微硬度梯度和金相檢查。

齒輪與窄槽檢測的重點不是把探頭伸進工件，而是建立可重復的測點、姿態和記錄方法。選用LS252DL后，應將齒號、區域、沖擊方向、原始硬度、換算值和復測結果納入同一份記錄，才能讓現場數據真正進入熱處理復核、返修判斷和批次追溯流程。
