數顯硬度計測量金屬工件時，屏幕上常能看到HL、HV、HB、HRC、HRB、HRA、HS等多個結果。很多現場人員因此認為，只要切換顯示單位，就等于分別完成了里氏、維氏、布氏和洛氏試驗。實際上，不同硬度方法的壓頭、載荷、測量過程和結果含義并不相同。里氏硬度計直接測得的是動態回彈硬度，其他制式通常由材料組和換算關系得到。

理解這一點，是正確使用數顯硬度計的基礎。現場檢測的目標可以是快速篩查、批次比較、熱處理趨勢監控或維修復核，但當技術文件指定某種標準硬度試驗時，轉換結果不能脫離材料、表面和試樣條件直接作為最終判定值。

里氏硬度值是怎樣得到的

里氏硬度試驗屬于動態沖擊方法。沖擊裝置中的沖擊體在彈簧作用下撞擊工件表面，探頭檢測沖擊體接近和離開工件時的運動信號，再依據速度關系計算里氏硬度。硬度較高的材料通常會產生不同的回彈響應，但最終結果同時受到材料彈性、塑性和表面狀態影響。

這種方法不需要像布氏或維氏試驗那樣測量壓痕尺寸，儀器可以快速顯示結果，適合大型鋼件、模具、鑄件、軋輥和現場設備零部件。不過，動態沖擊會向工件輸入能量，因此輕小件、薄壁件、松動件或懸空結構容易發生振動，導致回彈過程不能真實反映材料狀態。

不同硬度方法不能只靠單位名稱區分

因此，儀器顯示“HRC”并不代表它在現場完成了洛氏壓痕試驗。更準確的說法是：儀器先獲得里氏硬度，再依據設定材料組和換算關系給出對應的洛氏C參考值。這種轉換便于與企業歷史數據交流，但其不確定性通常高于直接測量。

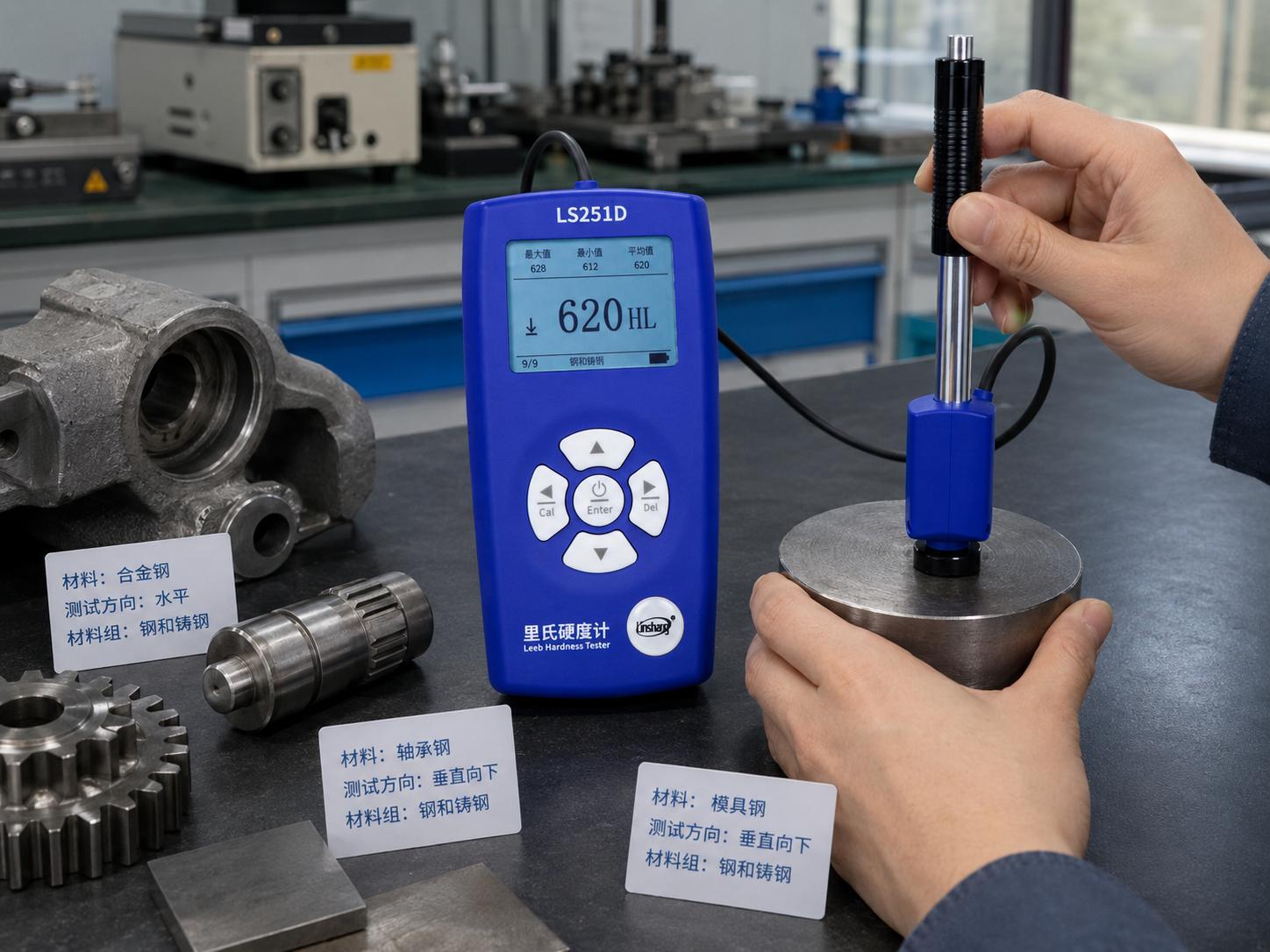

數顯硬度計檢測鋼制工件

硬度換算為什么必須選擇材料組

硬度不是一個脫離材料組織的單一物理量。碳鋼、合金鋼、鑄鋼、灰鑄鐵、球墨鑄鐵、不銹鋼和銅合金的彈塑性響應不同。相同的里氏回彈結果，在不同材料中未必對應相同的HRC、HB或HV。

使用林上LS251D時，應先確認被測對象屬于哪一類材料，再選擇匹配的轉換設置。若材料牌號、熱處理狀態或鑄鐵類型不明確，建議保留HL原始數據，并把轉換結果標記為參考值。維修現場遇到來源不明的零件時，更不能僅憑轉換硬度反推準確的材料牌號。

抗拉強度顯示同樣基于一定材料關系。硬度與抗拉強度在部分金屬材料和限定狀態下存在經驗相關性，但焊接組織、冷作硬化、脆性材料、表面處理層和未知合金可能不適用常規關系。需要正式抗拉性能時，仍應按相應拉伸試驗方法取樣檢測。

工件質量、厚度和支撐影響動態回彈

大型實心鋼件通常能夠吸收沖擊而不發生整體振動，比較適合里氏檢測。薄板、薄壁管、小齒輪和輕質試塊在沖擊后可能產生彈性振動，儀器讀數即使能夠顯示，也不一定具有可比性。檢測人員應根據試驗方法和儀器要求判斷是否需要耦合支撐。

工件放在軟木板、橡膠墊或晃動的工作臺上，同樣會改變沖擊能量傳遞。規范操作應選擇堅固、穩定的支撐面，使工件在測量過程中不移動、不翹曲。已裝配部件還要檢查連接是否緊固，不能在松動法蘭、懸臂薄板或可振動護罩上直接下硬度結論。

表面狀態決定測到的是哪一層

里氏硬度結果主要反映沖擊點附近的表面狀態。氧化皮、涂層、銹蝕、脫碳層、噴丸層、磨削燒傷和粗糙加工紋都會影響結果。檢測熱處理工件時，需要確認目標是評價原始表面、加工后表面還是基體材料，并采用一致的表面處理方法。

表面打磨并非越深越好。過度磨削可能去除需要評價的硬化層，也可能因局部發熱改變表面組織。對于滲碳、滲氮、感應淬火等具有硬度梯度的工件，里氏沖擊結果不能代替硬化層深度或顯微硬度梯度測試。

方向傳感器降低的是設置錯誤

側面、頂部、底部和斜面測量時，重力方向會對沖擊過程產生影響。傳統儀器通常需要人工選擇沖擊方向。林上LS251D探頭內置方向傳感器，可識別探頭姿態并進行方向補償，適合大型設備和復雜工件的多角度檢測。

自動方向識別并不意味著任何姿態下都不受其他條件影響。操作人員仍要保證探頭軸線穩定、支撐環貼合、沖擊裝置不滑動。曲面半徑較小、凹槽狹窄或齒根位置難以穩定接觸時，應使用適配附件或選擇更合適的沖擊裝置和檢測方法。

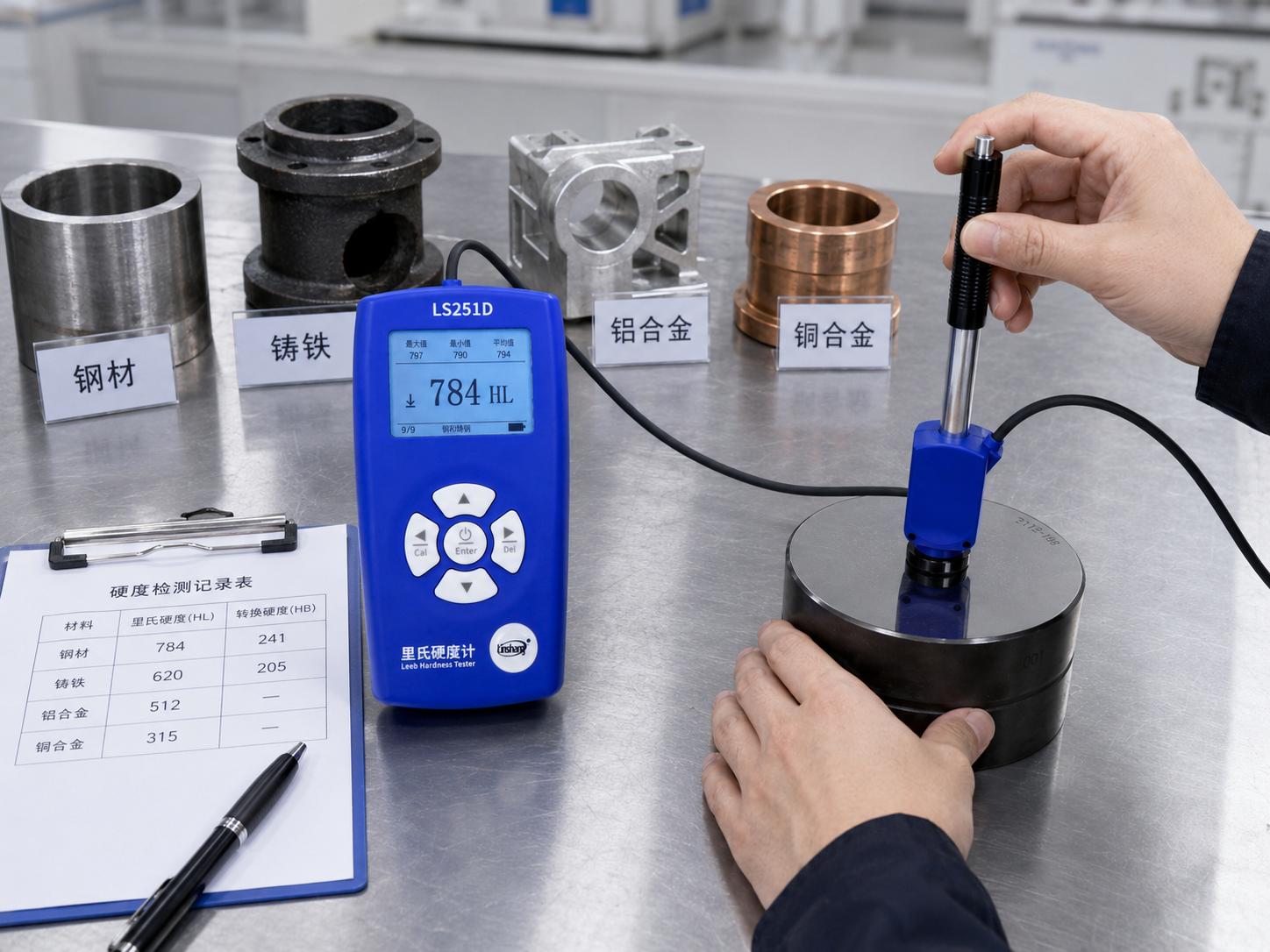

多角度金屬硬度測量與記錄

如何判斷一組數據是否可信

單次結果不能充分反映材料均勻性。檢測同一區域時，應按作業文件獲取多次有效結果，并觀察最大值、最小值、平均值及離散程度。LS251D可自動統計最近9個測量值，適合現場快速檢查數據是否集中。

統計前應先判斷每次沖擊是否有效。探頭滑動、撞擊已有凹痕、測點靠近邊緣、表面有氧化皮或工件發生振動時，該數據即使落在預期范圍內也不應盲目采用。異常值應保留記錄，并通過相鄰位置復測查明原因。

批次比較時還要保持材料組、硬度制式、沖擊裝置、測量方向和表面處理一致。今天使用HL，明天只保存轉換后的HRC；一個班組測磨削面，另一個班組測氧化面，這類數據不能直接放在同一趨勢圖中判斷熱處理穩定性。

標準硬度塊與周期校準的關系

標準里氏硬度塊用于檢查儀器當前狀態和人員操作是否正常。使用前應清潔硬度塊和支撐環，在規定區域分散取點，不要反復撞擊同一凹痕附近。若測量值持續偏離控制范圍，應檢查沖擊體磨損、探頭污染、支撐環狀態和設備設置。

硬度塊日常核查不能代替硬度計的檢驗與校準。企業應根據使用頻率、檢測風險、運輸情況和計量制度建立周期計劃，并保存儀器編號、核查結果、校準狀態和異常處置記錄。涉及標準硬度塊本身時，也應關注其標定和有效管理。

數顯硬度計適合下什么結論

在條件受控的情況下，數顯硬度計適合判斷同批金屬工件硬度是否明顯波動、熱處理區域是否存在異常、維修區域與母材是否有顯著差異，也適合作為送檢前的內部篩查工具。它能夠減少大型工件搬運和切樣需求，但不能把所有現場結果都等同于標準方法結論。

涉及出廠合格判定、合同爭議、第三方報告或材料性能確認時，應先查看產品標準和技術協議指定的硬度方法。若指定里氏法，可按現行里氏硬度試驗要求組織檢測；若指定洛氏、布氏或維氏法，應使用相應方法完成直接試驗。正確的應用不是在多種顯示單位中選擇最有利的一個，而是讓測量方法、材料狀態和判定依據保持一致。
